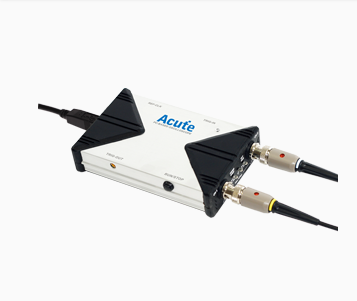

TravelScope 数字储存示波器
TravelScope 数字储存示波器
产品简介
产品概述： 产品特点： PC-based, USB2.0 接口 / 供电 2 通道 (可叠加至 12 通道) 1 GS/s 取样率, 200 MHz 带宽 数据采集器 (存至硬盘) 最小输入灵敏度范围 2 mV/div 内建二通道信号发生器 内建 5 位
订购热线：010-60310742
产品介绍
产品概述：
产品特点：
产品规格：
产品特点：
PC-based, USB2.0 接口 / 供电
2 通道 (可叠加至 12 通道)
1 GS/s 取样率, 200 MHz 带宽
数据采集器 (存至硬盘)
最小输入灵敏度范围 2 mV/div
内建二通道信号发生器
内建 5 位数字电压表 (DVM) 及 5 位频率计数器
触发群组 I ：边沿, 外部, 宽度, 视频
触发群组 II ：A-B, 延迟, 欠幅, 码型, 状态, 逾时, 转态, 设置 / 保持, 窗口...
总线触发：ARINC 429, CAN, I²C, LIN, MIL-STD-1553, ProfiBus, SPI (2-Wire),
UART, USB1.1, ...
数据可导出成 WORD, EXCEL, TEXT, HTML, MATLAB 等格式

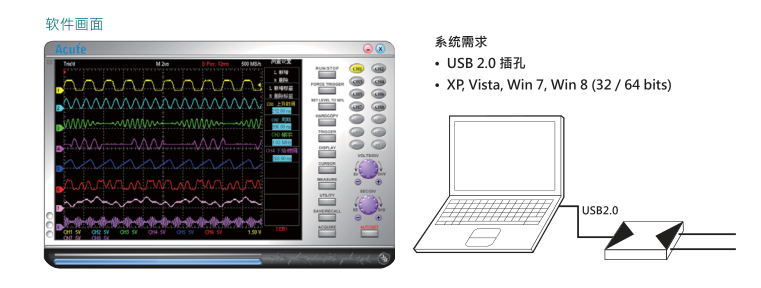

软件画面
| 型号 | 记录长度 | 状态分析 | 通道 | 总记忆体 | 汇流排触发 |
| TS2202F | 10KS/ch | 200MHz | 2 | 8 bits | I |
| TS2212F | 128MS/ch | 200MHz | 2 | 8 bits | I |
| TS2212B | 128MS/ch | 200MHz | 2 | 8 bits | I, II |
| TS2212H | 128MS/ch | 200MHZ | 2 | 16 bits | I,II |
软件画面
产品规格：
| 采集 | |||
| 模式 | 取样, 平均, 包络, 峰值检测, 高分辨率 | ||
| 实时取样率 |
TS2202F/TS2212F/TS2212B:
8 bits: 1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch
TS2212H: 8 bits ：1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch 12 bits ： 500 MS/s @ 1 Ch; 250 MS/s @ 2 Ch 14/15 bits：100 MS/s @ 2 Ch 16 bits |
||
| 记录长度 |
TS2202F: 8 bits: 10KS/ch
TS2212F/TS2212B: bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch
TS2212H: 8 bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch
12/14/15/16 bits : 32MS/ch
|
||
| 输入 | |||
| 输入通道数量 | 2 (通道1, 通道2) | ||
| 耦合 | 交流/直流 | ||
| 阻抗 | 1 MΩ ∥ 18 pF | ||
| 过电压保护 | ±100 V (直流+交流峰值) | ||
| 通道到通道隔离度 | ≧ 100 : 1 | ||
| 通道间延时 |
当两通道间使用相同刻度与
耦合设置时为 100 ps
|
||
| 垂直 | |||
| 带宽 |
200 MHz @ 1-通道
100 MHz @ 2-通道
|
||
| 上升时间 | 1.75 ns @ 200 MHz; 3.5 ns @ 100 MHz | ||
| 分辨率 |
8 bits (TS2202F/TS2212F/TS2212B)
12, 14, 15,16 bits (TS2212H)
|
||
| 输入灵敏度范围 |
2 mV/div - 10 V/div
(满刻度: 显示区域内 ±4 格, 显示区域外 ±1 格)
|
||
| 移位范围 | ±4 格 | ||
| 偏置范围 |
±150 V @ 2, 5, 10 V/div
±15 V @ 0.2, 0.5, 1 V/div
±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div
|
||
| 垂直精度 | DC精度 ±3% | ||
| 带宽限制 | 20 MHz, 100 MHz 或不限制 | ||
| 水平 | |||
| 时基范围 | 2 ns/div to 100 s/div(显示区域 10 格) | ||
| 时基分辨率 | 40ps | ||
| 时基精度 | ±10 ppm | ||
| 时基延迟时间范围 |
前置触发: 显示区域内的 0 to 100%
后置触发: 最高到 50 秒
|
||
| 触发 | |||
| 触发模式 |
自动, 一般, 单次, 滚动 (最高取样率为250KS/s,
电脑设备不同会有些许误差)
|
||
| 触发源 | 通道 1, 通道 2, 外部触发(TTL only) | ||
| 耦合 |
直流, 低频抑制 (LF reject), 高频抑制
(HF reject), 噪声抑制( Noise reject)
|
||
| 触发范围 | 显示区域中央算起 ±4 格 | ||
| 垂直灵敏度 |
1 div or 5 mV @ <10 mV/div
0.6 div @ ≧ 10 mV/div
|
||
| 释抑时间 | ~60 ns to 10 sec. | ||
| 触发类型 | 边沿, Video/TV, 宽度 | ||
| 基本触发 | 正沿, 负沿, 交替, 任意沿 | ||
| 触发群组 I | |||
| 边沿 | A-触发 | ||
| 视频 | NTSC, PAL, SECAM, 图场, 扫描线 | ||
| 宽度 |
范围从 1 ns to 50 秒 @ 1-通道
范围从 2 ns to 50 秒 @ 2-通道
|
||
| 触发群组 II (TS2212B / TS2212H Only) | |||
| B-触发 | 事件, 时序 | ||
| 逻辑 | 状态, 码型 (AND, OR, NAND, NOR) | ||
| 欠幅 |
正欠幅/负欠幅/欠幅結合宽度
范围从 8 ns to 50 秒
|
||
| 逾时 |
正脉冲/负脉冲/任意
范围从 8 ns to 50 秒
|
||
| 总线触发 / 解码 (TS2212B / TS2212H Only) | |||
| 串行总线 |
ARINC 429, CAN, I²C, LIN, MIL-STD-1553,
ProfiBus, SPI (2-Wire), UART, USB1.1, ...
|
||
| 测量/波形处理 | |||
| 特殊功能 | 自动设置, 长时间记录 | ||
| 测量 |
频率, 周期, 最大, 最小, 高值, 低值, 峰-峰值,
幅度, 均方根, 平均值, + 占空比, - 占空比,
正频宽, 负频宽, 上升时间, 下降时间, + 过冲,
- 过冲, 中间值, 周期均方根, 周期平均, 相差
|
||
| 光标 | 时间，幅度 | ||
| 数学运算 | 加, 减, 乘, 除, XY, lAl, √A, Log(A), Ln(A), ∫Adt, eᴬ | ||
| 快速傅立叶转换 |
Rectangular, Blackman, Hann, Hamming,
Harris, Triangular, Cosine, Lanczos, Gaussian.
(垂直刻度: dBm RMS, dbV RMS, Linear RMS)
|
||
| 数据导出 |
WORD, EXCEL, CSV, TEXT, HTML, MATLAB ,
剪贴簿, Hardcopy, 预览
|
||
| 输入/输出 | |||
| 触发输入 | TTL 3.3 V (正沿 / 负沿) | ||
| 触发脉宽 | > 8 ns | ||
| 触发输出 | TTL 3.3 V | ||
| 函数波形产生器 | |||
| 输出通道 | 2 (Gen.1, Gen.2) | ||
| 输出抗阻 | 600 Ω | ||
| 频率 | 直流 - 1 MHz | ||
| 幅度 | 0 V to 2.5 V (to 1 MΩ 负载) ± 50mV | ||
| 偏移 |
双通道模式时固定在 0 V
单通道(Gen 2.) 模式时在 -1.25 V 至 1.25 V
|
||
| FG模式 | 正弦波, 方波, 脉冲波, 三角波, 锯齿波, 直流 | ||
| 调制 | AM, FM, PM, ASK, FSK, PSK | ||
| 其他 | 扫频, 脉冲 | ||
| 示波器叠加 | |||
| 可叠加最多通道数 |
12 ch (6 台 TravelScopes 示波器,
1 台主机 & 5 台从机)
|
||
| 触发源 | 可由任意通道输入 | ||
| 主从设备延迟 |
主机与从机通道间 ±1 ns @ 1-通道
主机与从机通道间 ±2 ns @ 2-通道
|
||

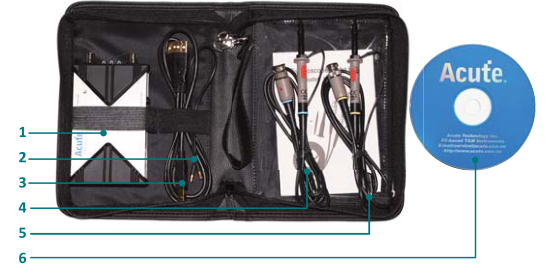

| 产品内容 | |||
| 项目 | 数量 | ||
| 1. TravelScope 主机 | 1 | ||
| 2. 叠加接线 | 1 | ||
| 3. USB 2.0 接线 | 1 | ||
| 4. 250 MHz 探头及附件包 | 1 | ||
| 5. 携带包 | 1 | ||
| 6. 安装光盘 | 1 | ||
